Tiêu chí áp dụng:
GB/T 31485-2015 'Các yêu cầu về an toàn và phương pháp kiểm tra pin cho xe điện' GB/T 31241-2014 'các sản phẩm điện tử cầm tay có pin lithium ion và các yêu cầu an toàn về bộ pin' UN38.3 'Hướng dẫn tiêu chuẩn và kiểm tra vận chuyển hàng hóa nguy hiểm của Liên Hợp Quốc' IEC62133 Yêu cầu an toàn đối với pin (nhóm) bao gồm các tế bào và để sử dụng trong các thiết bị di động Tiêu chuẩn pin lithium UL 1642:2012

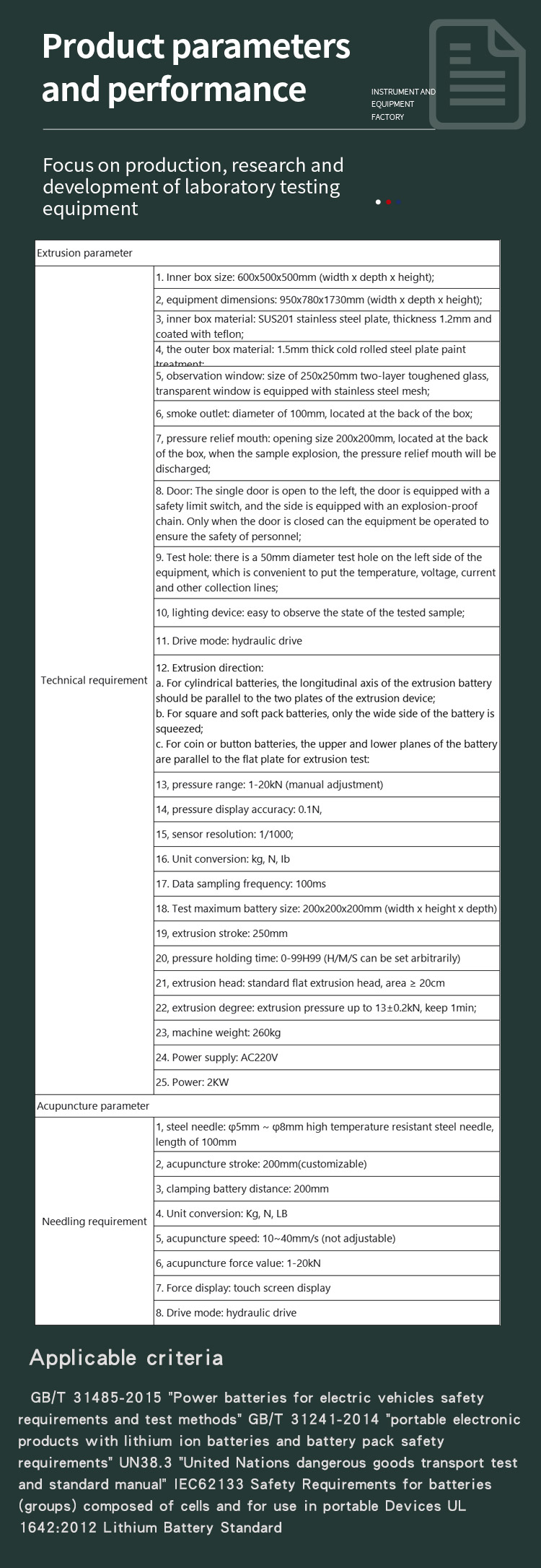

| Thông số đùn | |
| Yêu cầu kỹ thuật | 1. Kích thước hộp bên trong: 600x500x500mm (rộng x sâu x cao); |
| 2, kích thước thiết bị: 950x780x1730mm (rộng x sâu x cao); | |
| 3, vật liệu hộp bên trong: tấm thép không gỉ SUS201, độ dày 1,2mm và được phủ bằng tanh; | |
| 4, vật liệu hộp bên ngoài: xử lý sơn thép tấm cán nguội dày 1,5mm; | |

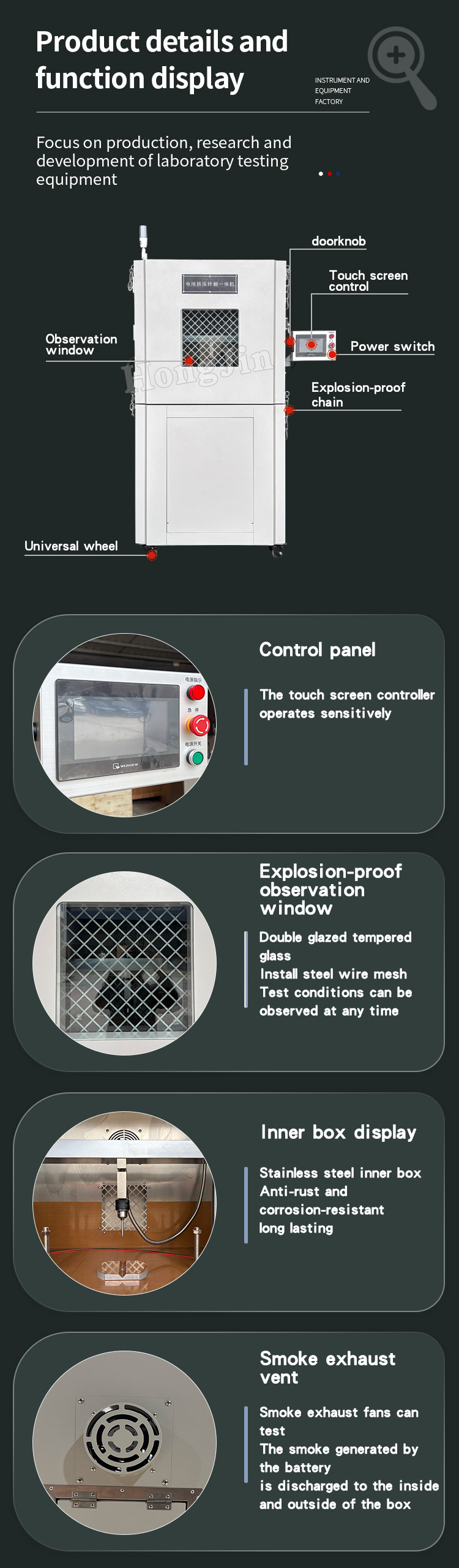

| 5, cửa sổ quan sát: kích thước kính cường lực hai lớp 250x250mm, cửa sổ trong suốt được trang bị lưới inox; | |
| 6, cửa thoát khói: đường kính 100mm, nằm ở mặt sau của hộp; | |
| 7, Miệng giảm áp: kích thước lỗ 200x200mm, nằm ở mặt sau của hộp, khi mẫu nổ, miệng giảm áp sẽ xả ra; | |
| 8. Cửa: Cửa đơn mở bên trái, cửa được trang bị công tắc giới hạn an toàn, bên hông được trang bị dây xích chống cháy nổ. Chỉ khi cửa đóng lại thì thiết bị mới được vận hành để đảm bảo an toàn cho nhân viên; | |
| 9. Lỗ kiểm tra: có lỗ kiểm tra đường kính 50mm ở phía bên trái của thiết bị, thuận tiện để đặt nhiệt độ, điện áp, dòng điện và các đường thu thập khác; | |
| 10, thiết bị chiếu sáng: dễ dàng quan sát trạng thái của mẫu thử; | |
| 11. Chế độ truyền động: truyền động thủy lực | |
| 12. Hướng đùn: a. Đối với pin hình trụ, trục dọc của pin đùn phải song song với hai tấm của thiết bị ép đùn; b. Đối với pin dạng vuông và dạng mềm, chỉ bóp mặt rộng của pin; c. Đối với pin đồng xu hoặc pin cúc áo, mặt trên và mặt dưới của pin song song với tấm phẳng để kiểm tra quá trình ép đùn: | |
| 13, dải áp suất: 1-20kN (điều chỉnh thủ công) | |
| 14, độ chính xác hiển thị áp suất: 0,1N, | |
| 15, độ phân giải cảm biến: 1/1000; | |
| 16. Quy đổi đơn vị: kg, N, Ib | |
| 17. Tần số lấy mẫu dữ liệu: 100ms | |
| 18. Kích thước thử nghiệm pin tối đa: 200x200x200mm (rộng x cao x sâu) | |
| 19, hành trình đùn: 250mm | |
| 20, thời gian giữ áp suất: 0-99H99 (H/M/S có thể được đặt tùy ý) | |
| 21, đầu đùn: đầu đùn phẳng tiêu chuẩn, diện tích ≥ 20 cm | |
| 22, mức độ đùn: áp suất đùn lên tới 13 ± 0,2kN, giữ 1 phút; | |
| 23, trọng lượng máy: 260kg | |
| 24. Nguồn điện: AC220V | |
| 25. Công suất: 2KW | |
| thông số châm cứu | |
| Yêu cầu về kim châm | 1, kim thép: φ5mm ~ φ8mm kim thép chịu nhiệt độ cao, chiều dài 100mm |
| 2, đột quỵ châm cứu: 200mm (có thể tùy chỉnh) | |
| 3, khoảng cách kẹp pin: 200mm | |
| 4. Quy đổi đơn vị: Kg, N, LB | |
| 5, tốc độ châm cứu: 10 ~ 40mm/s (không thể điều chỉnh) | |
| 6, giá trị lực châm cứu: 1-20kN | |
| 7. Hiển thị lực: màn hình cảm ứng | |
| 8. Chế độ truyền động: truyền động thủy lực | |
