Nguyên tắc hệ thống:

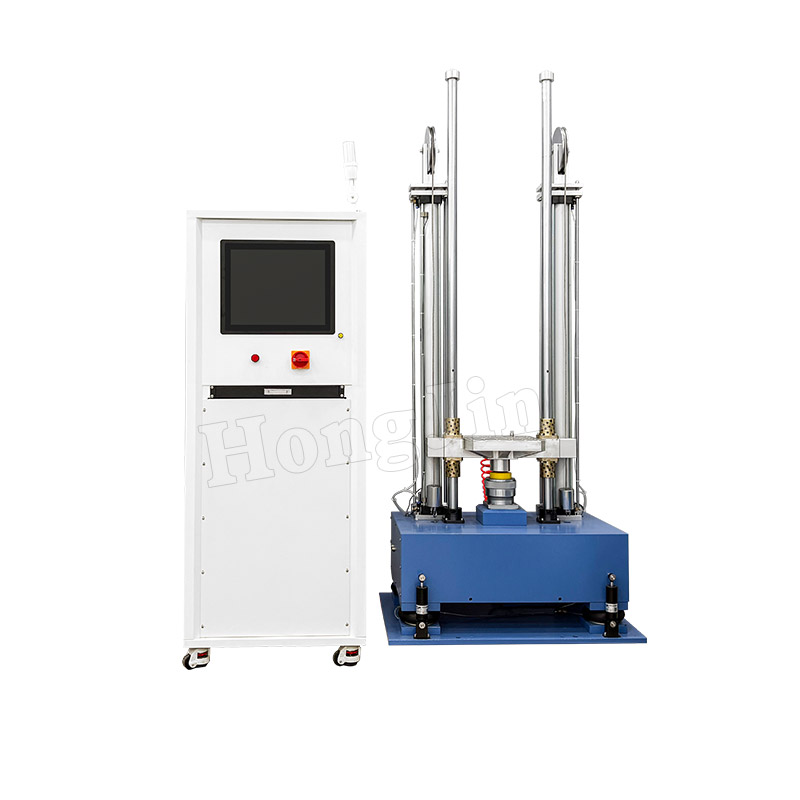

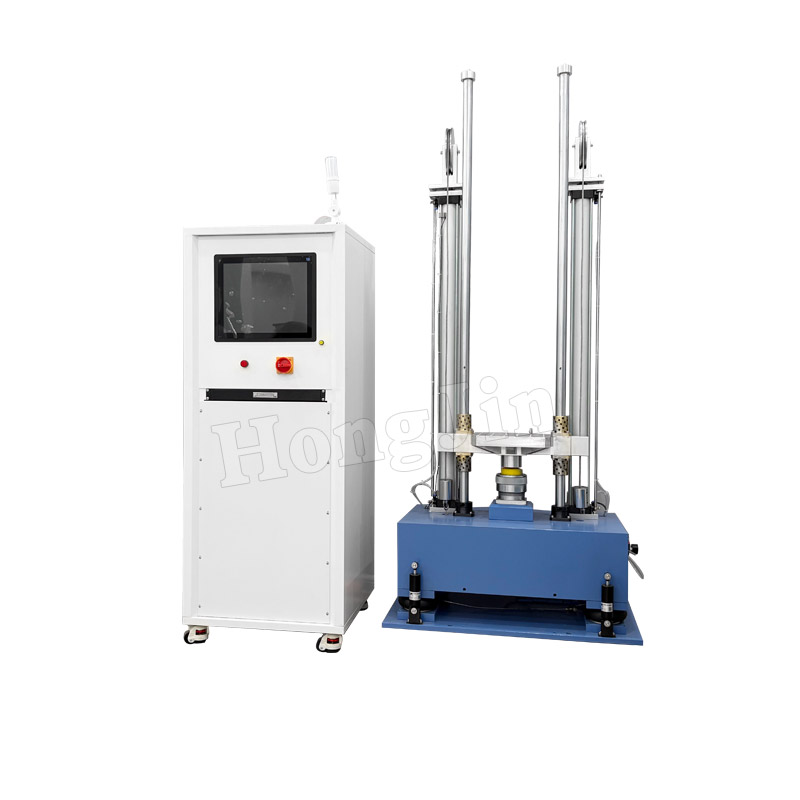

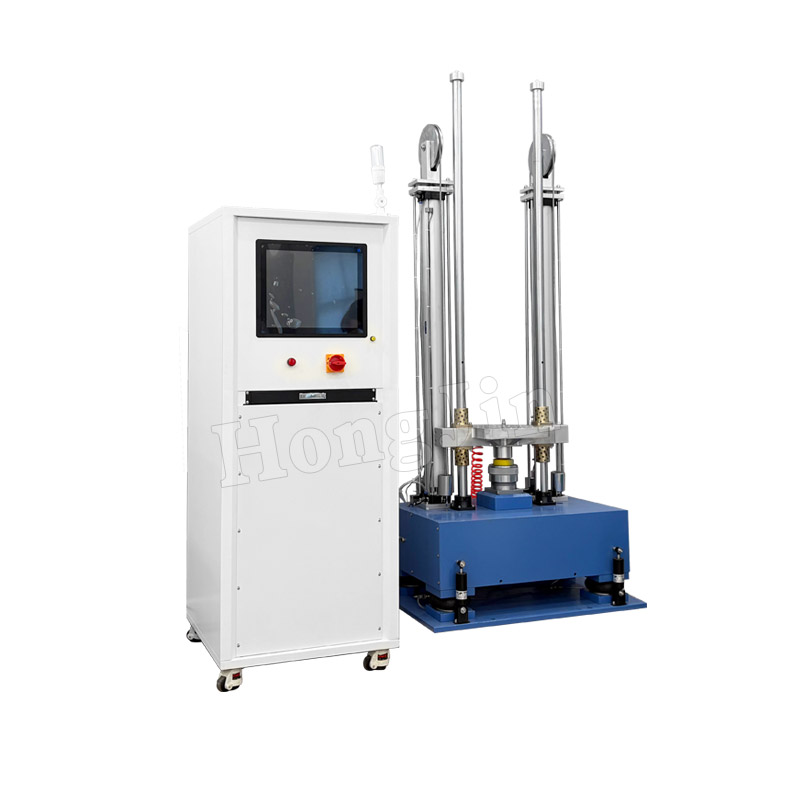

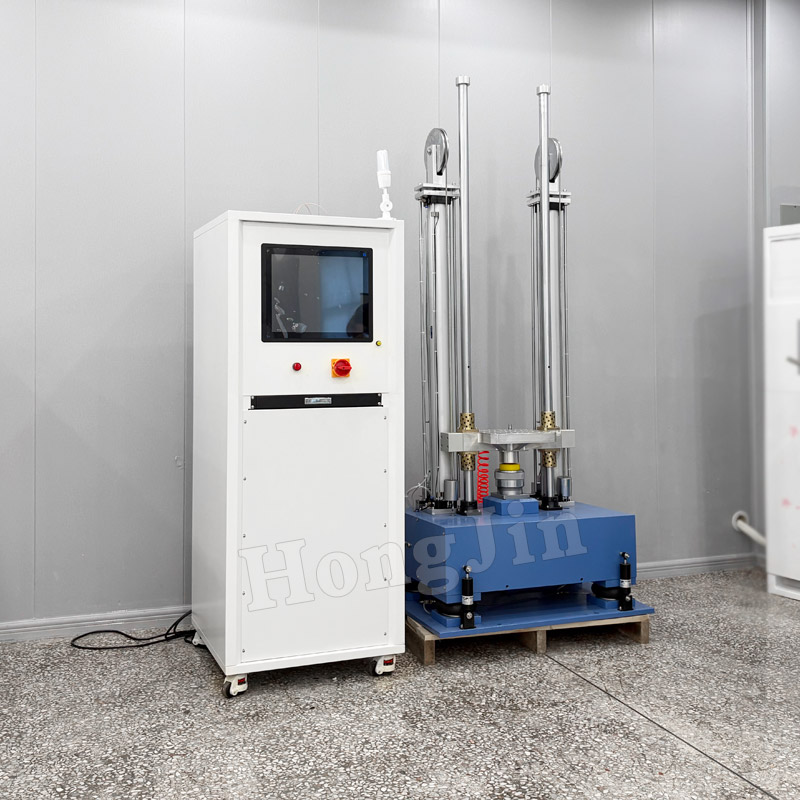

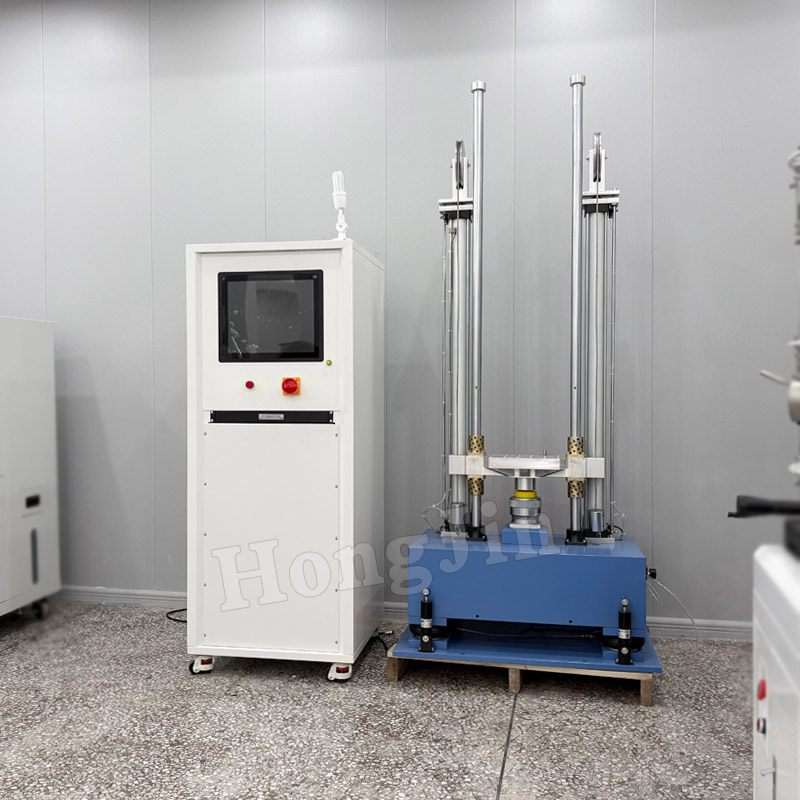

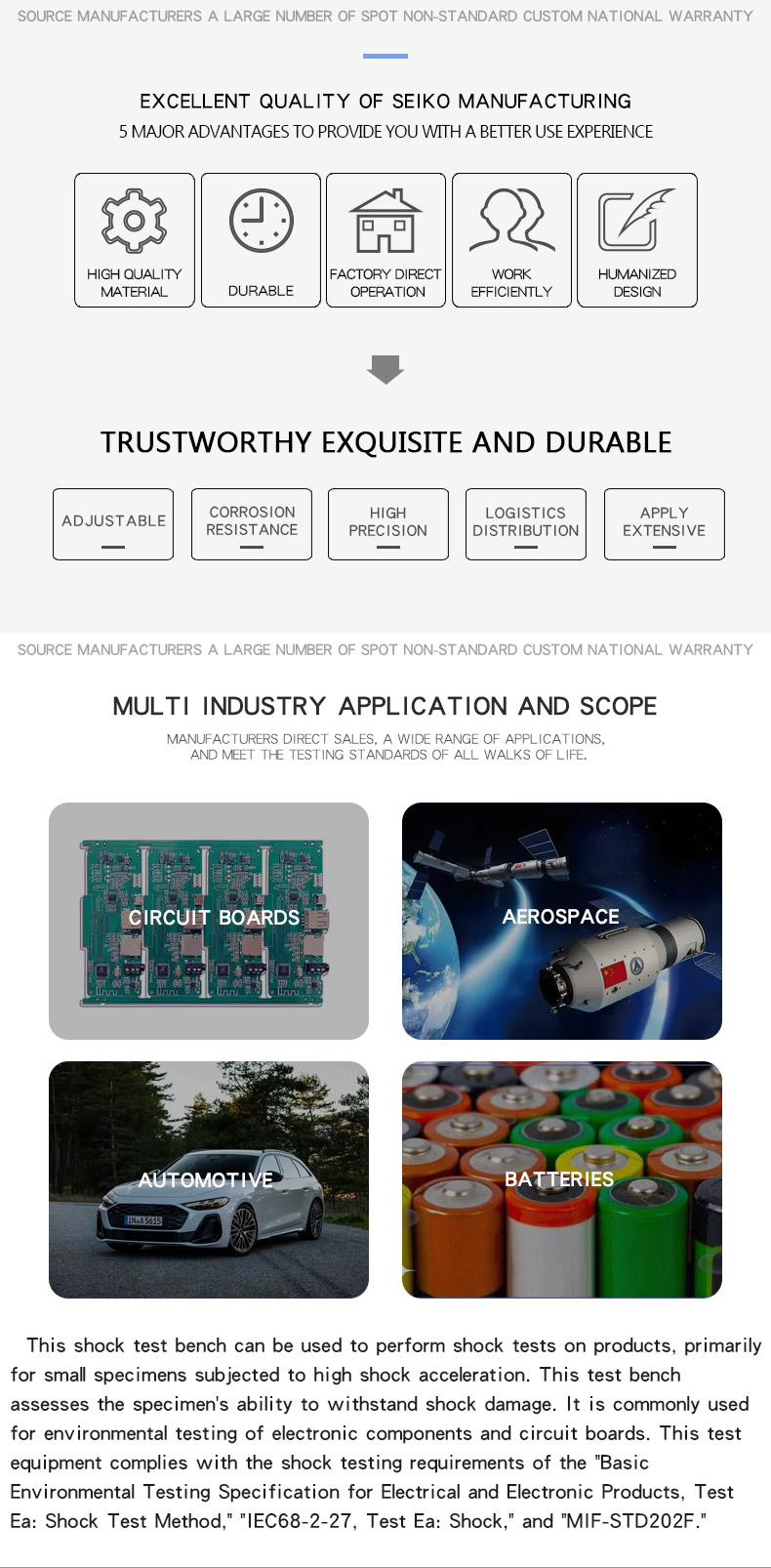

Bàn thử nghiệm va đập được thiết kế nhỏ gọn và tỉ mỉ thông qua phân tích phần tử hữu hạn. Nó tự hào có độ bền cấu trúc cao và đáp ứng tần số cao. Các thử nghiệm va chạm với gia tốc cao đã chứng minh thời gian tăng tốc là 0,5 ms, với dạng sóng va chạm bán hình sin đáp ứng các thông số kỹ thuật của thử nghiệm. Nó cũng có thiết bị bảo vệ tác động thứ cấp tích hợp và cơ chế giảm rung hiệu quả cao. Chiều cao tác động có thể được thiết lập bằng kỹ thuật số và được thực hiện tự động.
Nguyên tắc làm việc:

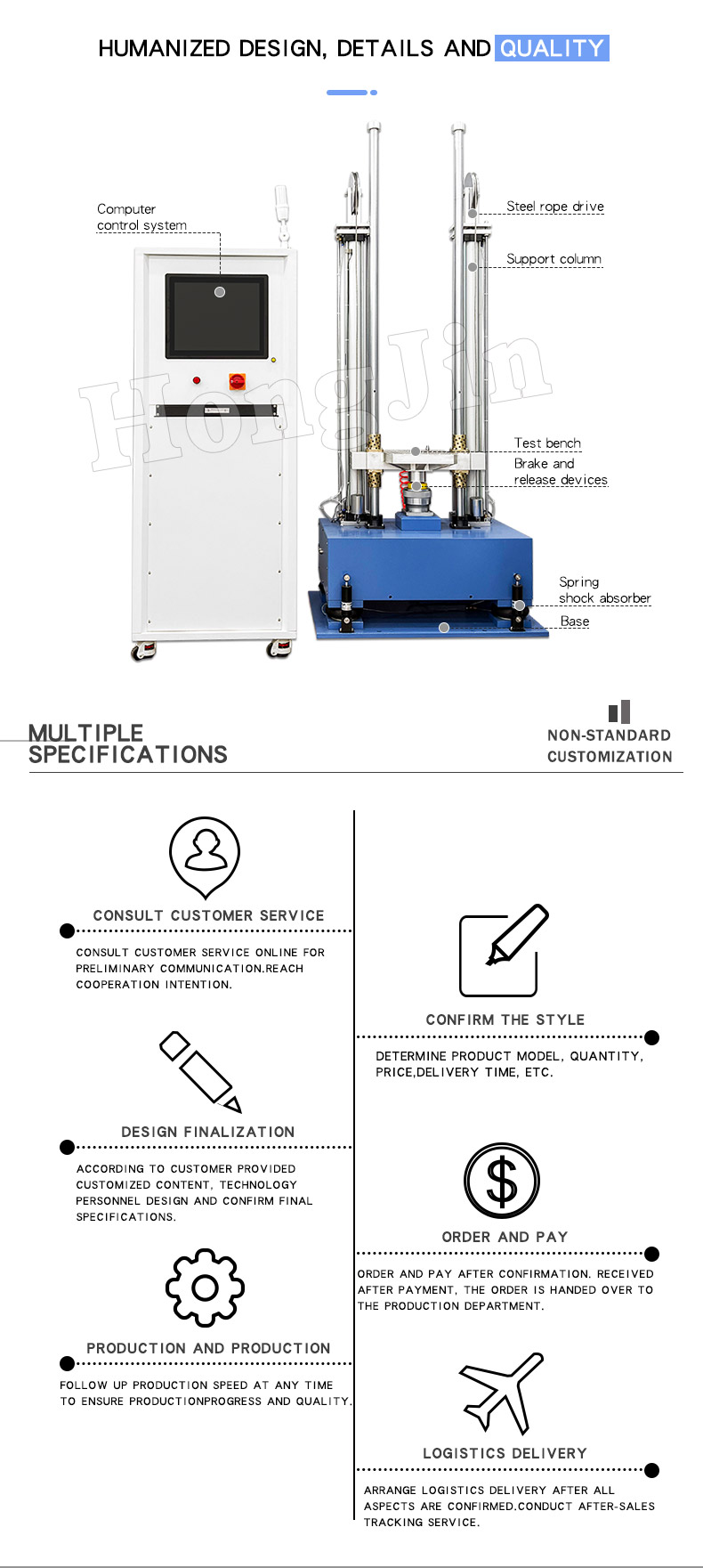

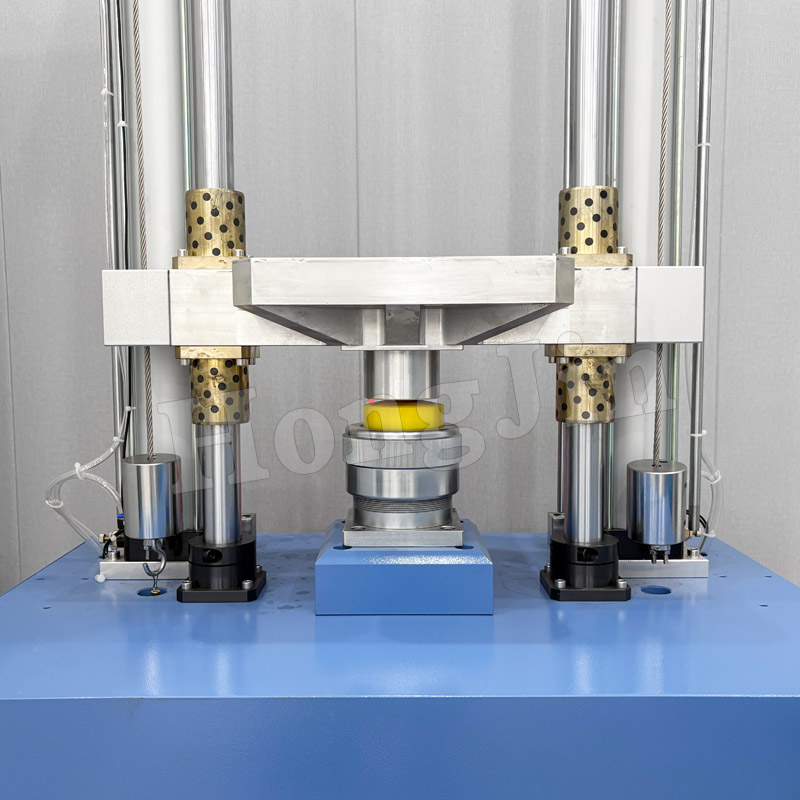

Mẫu thử được lắp trên bàn làm việc, được dẫn hướng lên xuống bằng hai ray trượt có độ chính xác cao. Hai xi lanh khí nén được nối với bàn làm việc thông qua các thanh trượt. Khi các xi lanh được bơm căng, các thanh piston nâng lên, đẩy bàn làm việc hướng lên trên. Bàn làm việc sau đó được nâng lên. Khi đạt đến độ cao cài đặt, các xi lanh nhanh chóng xẹp xuống, khiến đáy bàn làm việc tác động lên bộ tạo dạng sóng, hoàn tất quá trình va đập. Việc điều chỉnh chiều cao của bàn làm việc cho phép vận tốc ban đầu khác nhau và do đó tạo ra các giá trị quá tải tác động khác nhau. Việc thay đổi độ cứng của bộ tạo dạng sóng cho phép tạo ra các độ rộng xung khác nhau. Hai yếu tố này phối hợp với nhau để tạo ra nhiều dạng sóng thử nghiệm đáp ứng các thông số kỹ thuật thiết kế.
Tính năng sản phẩm:

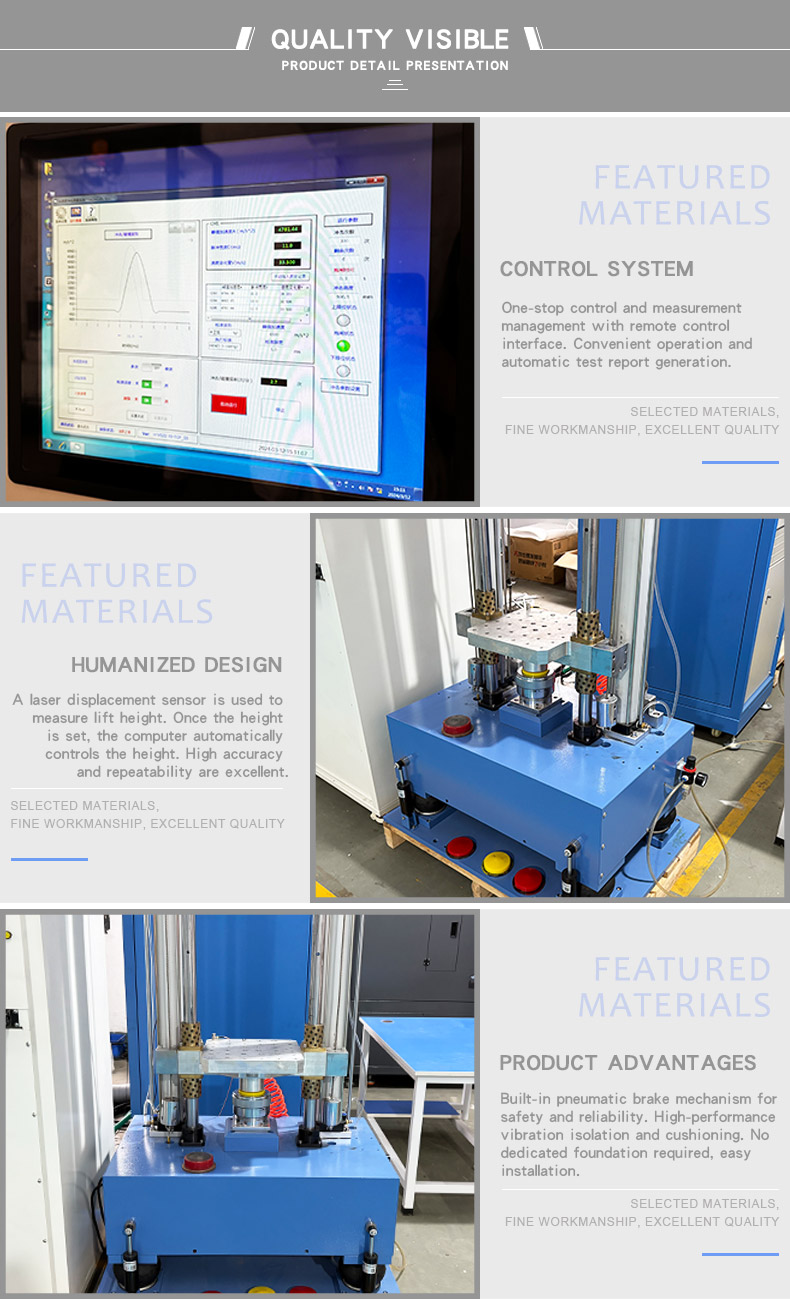

1. Quản lý đo lường và điều khiển một máy, với giao diện điều khiển từ xa để vận hành thuận tiện. Hệ thống lưu trữ các dải vi sai dạng sóng khác nhau để dễ dàng điều chỉnh và ứng dụng, đồng thời tự động tạo báo cáo thử nghiệm sau khi hoàn thành.
2. Cảm biến dịch chuyển bằng laser được sử dụng để đo chiều cao. Sau khi thiết lập độ cao, máy tính sẽ tự động điều khiển độ cao, mang lại độ chính xác và độ lặp lại cao.
3. Cơ cấu phanh khí nén tích hợp đảm bảo an toàn và tin cậy.
4. Thiết bị có tính năng giảm chấn và cách ly rung hiệu suất cao tích hợp, loại bỏ nhu cầu về nền tảng chuyên dụng và tạo điều kiện thuận lợi cho việc lắp đặt.

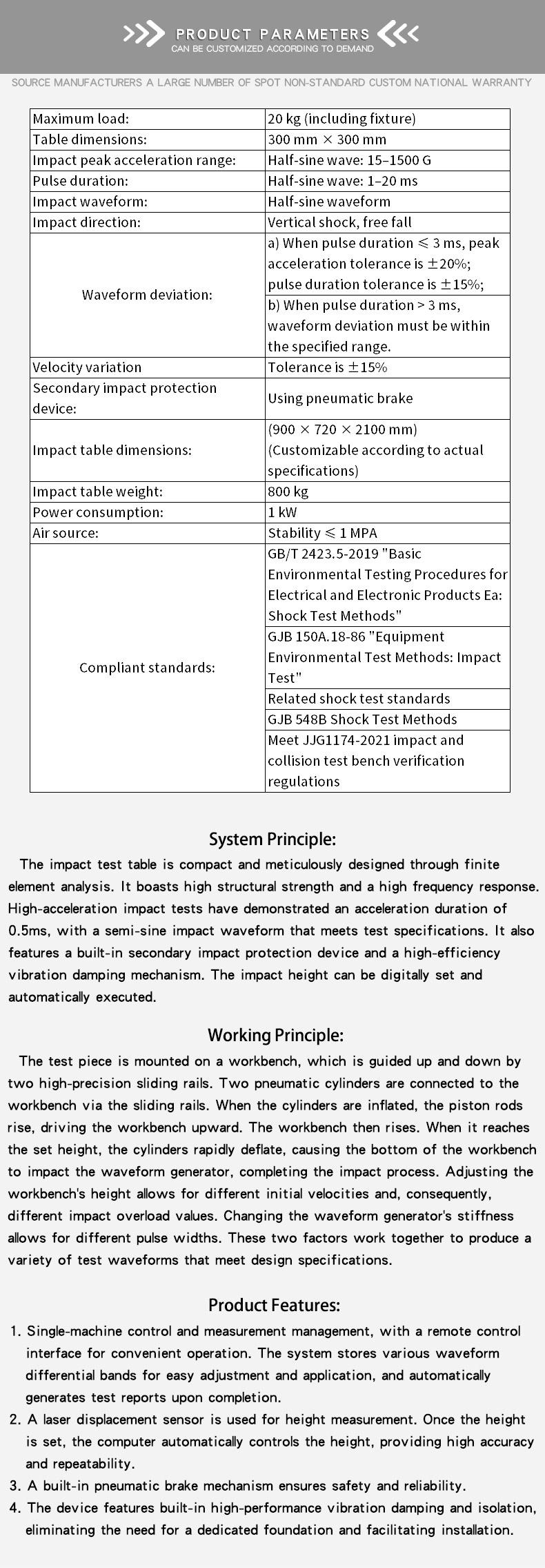

| Tải tối đa: | 20 kg (bao gồm cả vật cố định) |
| Kích thước bảng: | 300 mm × 300 mm |
| Phạm vi gia tốc cực đại tác động: | Sóng nửa hình sin: 15–1500 G |
| Thời lượng xung: | Sóng nửa hình sin: 1–20 ms |
| Dạng sóng tác động: | Dạng sóng nửa hình sin |
| Hướng tác động: | Cú sốc thẳng đứng, rơi tự do |
| Độ lệch dạng sóng: | a) Khi thời lượng xung ≤ 3 ms, dung sai gia tốc cực đại là ±20%; dung sai thời lượng xung là ± 15%; |
| b) Khi thời lượng xung > 3 ms, độ lệch dạng sóng phải nằm trong phạm vi chỉ định. | |
| Sự thay đổi vận tốc | Dung sai là ± 15% |
| Thiết bị bảo vệ tác động thứ cấp: | Sử dụng phanh khí nén |
| Kích thước bảng tác động: | (900 × 720 × 2100 mm) (Có thể tùy chỉnh theo thông số thực tế) |
| Trọng lượng bàn tác động: | 800 kg |
| Tiêu thụ điện năng: | 1 kW |
| Nguồn không khí: | Độ ổn định 1 MPA |
| Tiêu chuẩn phù hợp: | GB/T 2423.5-2019 'Quy trình kiểm tra môi trường cơ bản đối với các sản phẩm điện và điện tử Ea: Phương pháp kiểm tra sốc' |
| GJB 150A.18-86 'Phương pháp kiểm tra môi trường thiết bị: Kiểm tra tác động' | |
| Các tiêu chuẩn thử nghiệm va đập liên quan | |
| Phương pháp thử nghiệm sốc GJB 548B | |
| Đáp ứng các quy định xác minh băng ghế thử nghiệm va chạm và va chạm JJG1174-2021 |
