Phạm vi ứng dụng:
Máy thí nghiệm ly tâm gia tốc trạng thái ổn định để xác định các linh kiện điện tử, thiết bị nhỏ và các sản phẩm điện, điện tử khác dưới tác dụng của lực (trừ trọng lực) được tạo ra bởi môi trường quá tải động. Cấu trúc đáp ứng và hiệu suất tốt, cũng như để đánh giá tính toàn vẹn cấu trúc của một số bộ phận và xác minh rằng các bộ phận này trong mục đích sử dụng dự kiến trong môi trường dưới ứng suất gia tốc tổng hợp là bình thường và khả năng chịu lực của kết cấu.
Tính năng sản phẩm:

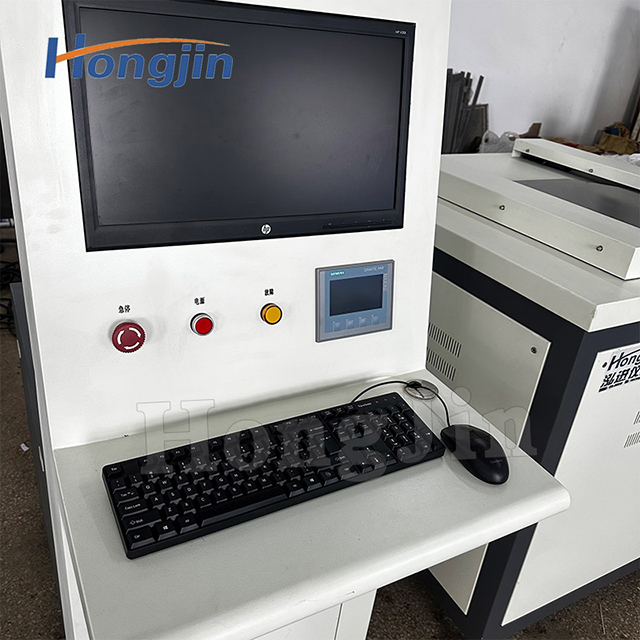

1, giao diện điều khiển thời gian thực từ xa máy tính tự động, người vận hành chỉ cần nhập một giá trị đơn giản, bạn có thể khởi động thiết bị, hoàn thành chính xác bài kiểm tra tăng tốc;
2, giao diện điều khiển có thể hiển thị đường cong kiểm tra, dung sai và thời gian kiểm tra trong thời gian thực;
3, theo các yêu cầu khác nhau của thử nghiệm để đạt được thử nghiệm liên tục tăng tốc nhiều giai đoạn;
4, có thể đạt được mạch hở, quá giới hạn, bảo vệ quá tốc độ;
5, trong trường hợp không có điều khiển tự động hoặc điều khiển tự động bị lỗi, thiết bị vẫn có thể được điều khiển thủ công để hoàn thành quá trình kiểm tra.
Bảng thông số sản phẩm
| Tải tối đa: | 0,04 (có thể tùy chỉnh theo sản phẩm) |
| Phạm vi tăng tốc: | 6 trạm làm việc (tối ưu thiết kế trạm làm việc theo sản phẩm dùng thử của người dùng) |
| Số lượng trạm làm việc: | 10m/s2~30000m/s2 (15g~3000g) (phương pháp hấp thụ từ tính 1000g) độ ổn định và độ chính xác khi tăng tốc có thể tốt hơn 3% |
| Tốc độ tối đa của trục chính làm việc: | 17000r/phút (dựa trên bán kính tính toán) |
| Hướng quay của trục chính làm việc: | Xoay theo chiều kim đồng hồ |
| Hướng thử nghiệm sản phẩm thử nghiệm: | các hướng tọa độ x, Y, z lần lượt được thực hiện (xác định cố định phụ) |
| Bán kính tính toán lắp đặt thử nghiệm: | 130mm (theo thiết kế tối ưu hóa sản phẩm thử nghiệm của người dùng) phương pháp chôn cát phổ biến với đường kính bàn xoay 335mm, bể chứa đường kính 50mm x chiều cao 50mm, bốn trạm. Phương pháp hút từ và lắp đặt vật cố định đặc biệt có thể được thiết kế 8-16 trạm, mỗi trạm 0,04kg. |
| Thời gian bắt đầu: | Dưới 5 phút (thời gian từ lúc khởi động động cơ của máy ly tâm đến khi đạt trạng thái tăng tốc ổn định) |
| Tăng tốc thời gian: | t1=n/65 (được hệ thống cài đặt sẵn, bạn không cần tính toán trong quá trình vận hành) t1: thời gian tăng tốc n: tốc độ quay |
| Thời gian làm việc liên tục: | 5 phút (thời gian hoạt động của máy ly tâm ở trạng thái tăng tốc ổn định) |
| Bơm chân không: | 2xZ-4 380V 550W |
| Động cơ chính: | Động cơ không đồng bộ ba pha Y132S1-2, 5.5W, 2880r/min |
| Kích thước tổng thể: | Chiều dài 920mm × chiều rộng 920mm × chiều cao 1200mm (thân máy) Chiều rộng 630mm × chiều sâu 1000mm × chiều cao 1350mm (tủ điều khiển)900Kg (thân máy) 100Kg (tủ điều khiển) |
| Trọng lượng máy chính: | 900Kg (thân máy) 100Kg (tủ điều khiển) |
| Môi trường làm việc của máy ly tâm: | Nguồn điện: hệ thống ba pha năm dây 380± 10V 50Hz 6,5kVA |
| Nhiệt độ: (5~35) oc Độ ẩm: < 80%RH | |
| Môi trường: xung quanh không được có khí và chất lỏng ăn mòn; Không có nhiễu điện từ mạnh. |
