Cách sử dụng sản phẩm
Được sử dụng cho hàng không vũ trụ, hàng không, linh kiện và các sản phẩm điện và điện tử khác dưới tác động của môi trường gia tốc ở trạng thái ổn định (gia tốc không đổi) do lực tạo ra (trừ trọng lực), khả năng thích ứng của cấu trúc và các bộ phận cũng như tính toàn vẹn của hiệu suất. Hơn nữa, các thông số điện của sản phẩm thử nghiệm được kiểm tra trong môi trường gia tốc ở trạng thái ổn định. Xác minh xem sản phẩm thử nghiệm có thể hoạt động bình thường dưới ứng suất gia tốc ở trạng thái ổn định và khả năng chịu lực của kết cấu trong môi trường sử dụng dự kiến hay không.
Giới thiệu thiết bị:

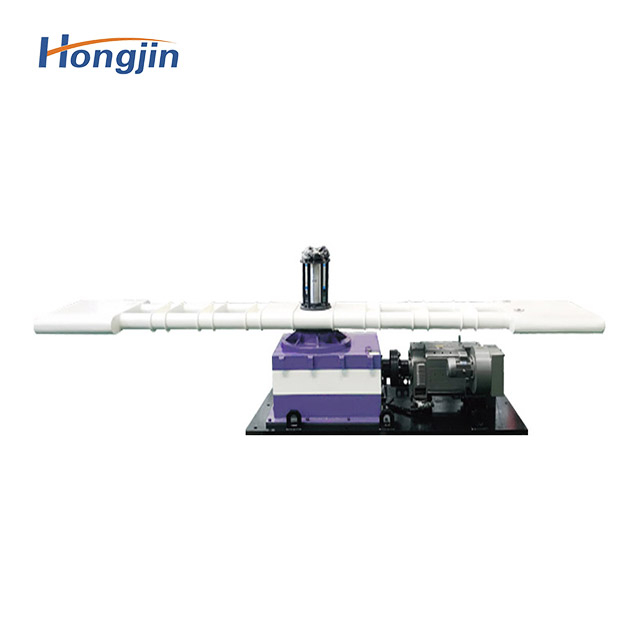

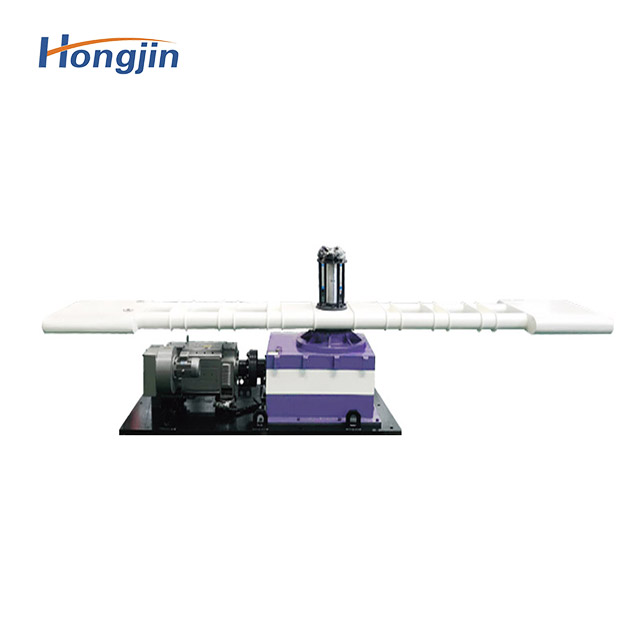

Máy thử gia tốc không đổi ly tâm là thiết bị dùng để thử nghiệm trong điều kiện gia tốc cực cao theo tiêu chuẩn MIL-STD-810F, MIL-STD-202 và IEC68-2-7. Nó phù hợp nhất để thử nghiệm các thiết bị hoặc thiết bị thành phần. Trong trường hợp vi mạch hiệu suất cao, hãy kiểm tra tính phù hợp và độ tin cậy của đường dây và cấu trúc bên trong. Nó có thể bộc lộ những sai sót về cơ học và cấu trúc không được tìm thấy trong thử nghiệm rung và sốc.
Bảng thông số sản phẩm
| Số mô hình | HJ31-30 | HJ31-50 | HJ31-100/HJ31-100A | HJ31-200 | HJ31-500 | HJ31-1000 | HJ31-1500 | |
| Tải trọng tối đa (kg) | 30 | 50 | 100 | 200 | 500 | 1000 | 1500 | |
| Kích thước nền tảng gắn kết | 500×500 | 600×600 | 700×700 | 800×800 | 1000×1000 | 1200×1200 | 1500×1500 | |
| Phạm vi tăng tốc (g) | 0,5 ~ 100 | 0,5 ~ 50 | ||||||
| Độ chính xác tăng tốc (%) | ≤土3 | |||||||
| Bán kính tính toán lắp đặt (mm) | 1000 | 1200 | 1650 | 2150 | 2600 | 3000 | 5400 | 6250 |
| Đường kính quay tối đa (mm) | 2500 | 3000 | 4000 | 5000 | 6000 | 7000 | 12000 | 14000 |
| Thời gian khởi động/tắt máy (Tối thiểu) | 3 | 5 | 8 | 10 | ||||
| Thời gian làm việc liên tục (phút) | 60 | 30 | ||||||
| Đường kính hố (mm) | Ф3000 | Φ3500 | Φ4500 | Ф5500 | Ф7000 | Ф8500 | Φ14000 | Φ16000 |
| Thu thập thiết bị vòng | Tùy chọn theo yêu cầu của người dùng | |||||||
| Trọng lượng bàn (kg) | 2500 | 4000 | 5000 | 5500 | 7000 | 8000 | 10000 | 12000 |
| Nguồn điện | AC380V±10% 30KVA | AC380V±10% 45KVA | AC380V±10% 60KVA | AC380V±10% 75KVA | AC380V±10% 110KVA | AC380V±10% 150KVA | AC380V±10% 500KVA | AC380V±10% 800KVA |
| Hệ thống kiểm soát đo lường | Điều khiển tự động mạng kỹ thuật số vòng kín (từ xa) + điều khiển bằng tay | |||||||
| nhận xét | Độ chính xác của thiết bị kết nối và điều khiển có thể được cấu hình theo các tiêu chuẩn liên quan hoặc yêu cầu của người dùng | |||||||
| Môi trường làm việc | Nhiệt độ 0 ~ 40oC; Độ ẩm < 80% không có sương | |||||||
| tiêu chuẩn | GB/T 2423 GJB 150A GJB1027 GJB360BMIL-STD-810F IEC68-2-7 | |||||||
