Ứng dụng:

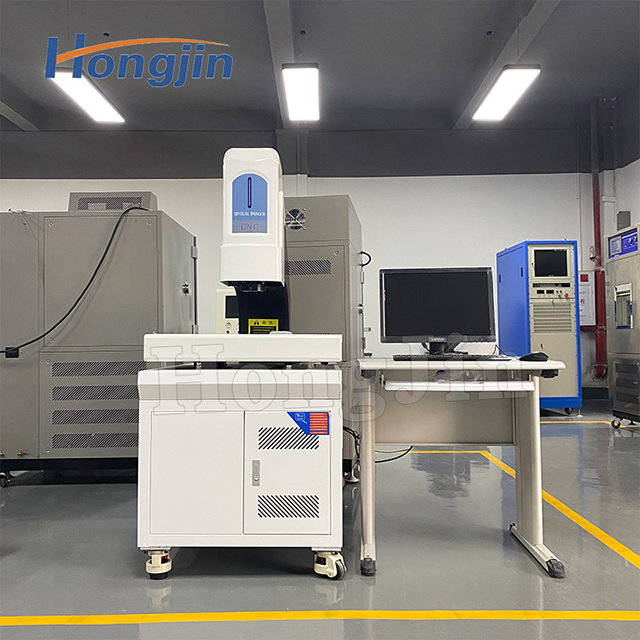

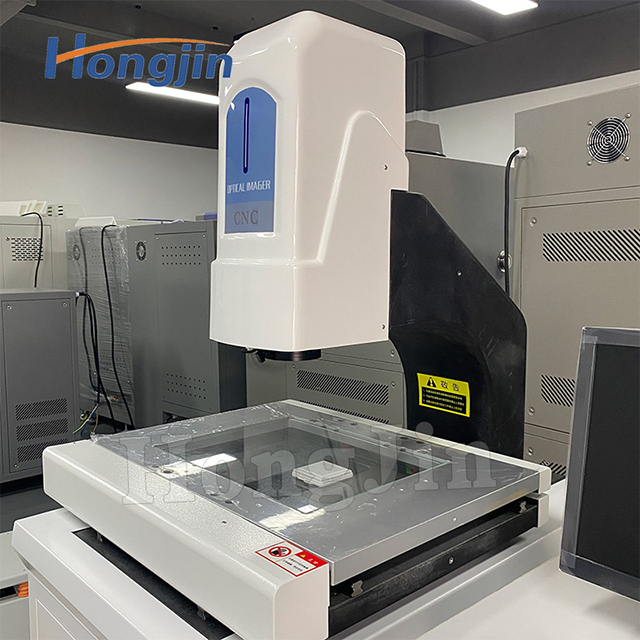

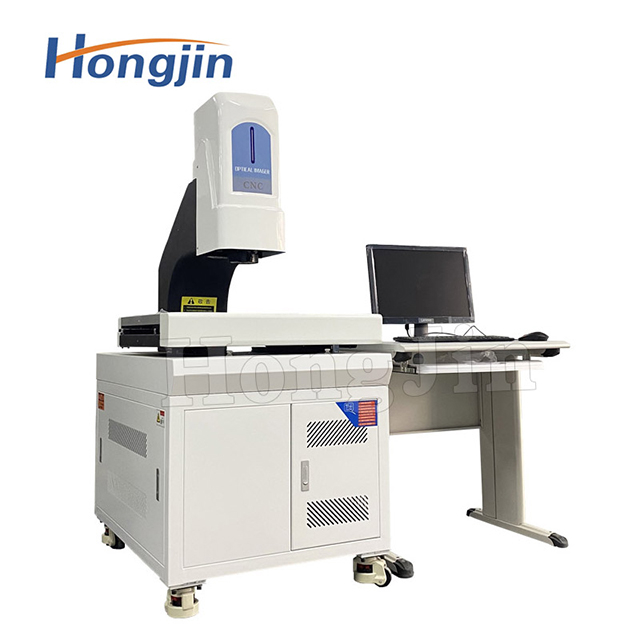

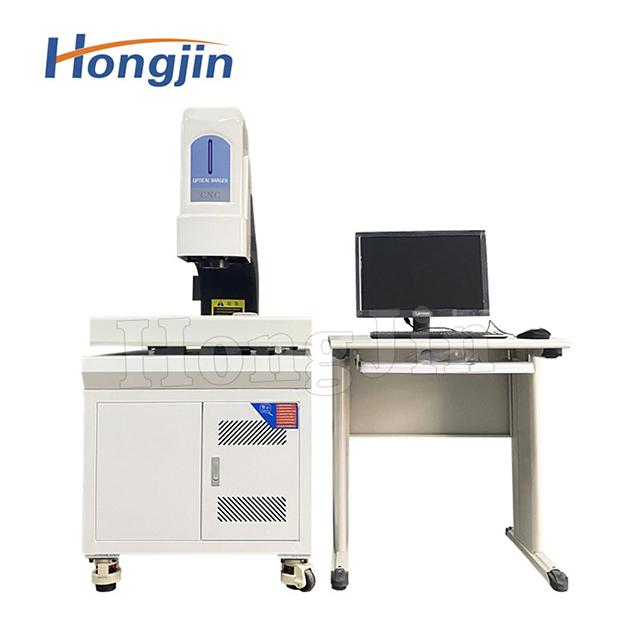

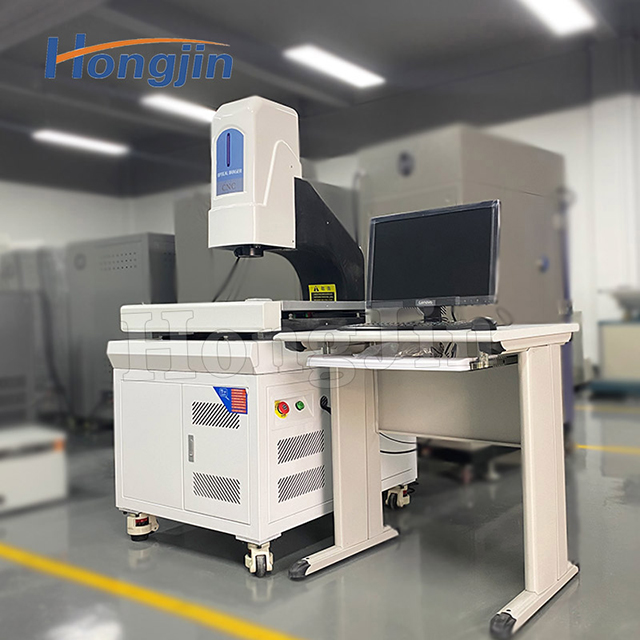

Dụng cụ đo tọa độ hình ảnh tự động là máy đo tọa độ hay còn gọi là máy đo tọa độ đầu dò hình ảnh. Nó sử dụng kính hiển vi quang học để thực hiện chụp ảnh phóng đại tự do của vật thể đo. Thông qua hệ thống camera CCD, hình ảnh khuếch đại của vật thể đo được truyền đến máy tính được kết nối với thiết bị, việc đo và vẽ kích thước hình học của vật thể được kết hợp với phần mềm máy tính. Và dữ liệu có thể được lập bảng và xử lý hậu kỳ để phát hiện hiệu quả, không tiếp xúc các hình dạng phôi phức tạp khác nhau. Nó phù hợp để phát triển kỹ thuật, khảo sát và thử nghiệm sản phẩm, máy móc, thiết bị điện tử, khuôn mẫu và phần cứng chính xác.
Tính năng sản phẩm:
1. Đế, cột và bàn làm việc bằng đá granite có độ chính xác cao được làm bằng hợp kim nhôm có độ cứng cao.
2. Xử lý cường độ oxy hóa bề mặt cao, thích hợp cho chuyển động tốc độ cao, đảm bảo máy hoạt động ổn định lâu dài.
3. Hệ thống điều khiển servo vòng kín CNC bốn trục hiệu suất cao, tốc độ cao và hoạt động ổn định.
4. Cả ba trục đều áp dụng công nghệ truyền thanh không răng của Đức, không bao giờ bị mòn, vận hành êm ái, định vị chính xác.
5. Phương pháp kiểm tra độ chính xác theo chiều dọc, độ phẳng xYZ nâng cao để đảm bảo độ chính xác không gian thực sự có thể được chuẩn bị bằng thấu kính ánh sáng đồng trục.
6.Giao diện phần mềmInspect3D thân thiện, dễ vận hành, có tính năng tự động tìm cạnh tự động lấy nét nhanh, lập trình mạnh mẽ và chức năng đo tự động.
7. Được trang bị chức năng thống kê SPC mạnh mẽ, cải thiện đáng kể hiệu quả quản lý.
8. Dự trữ không gian có thể nâng cấp (kết hợp dây chuyền sản xuất tự động).
Bảng thông số sản phẩm
| Người mẫu | 3020 | 4030 | 5040 | |
| Phạm vi du lịch | X(mm) | 300 | 400 | 500 |
| Ừm) | 200 | 300 | 400 | |
| Zmm) | 200 | 200 | 200 | |
| Cấu trúc chính | Kiểu cột | |||
| Vật liệu giá đỡ | Đá cẩm thạch | |||
| Kích thước (㎜) | 720×1200×1700 | 850×1280×1700 | 950×1350×1700 | |
| Trọng lượng dụng cụ (kg) | 400 | 480 | 650 | |
| Trọng lượng (kg) | 25 | 25 | 25 | |
| Nguồn điện chính | 1500W | 2000W | 2500W | |
| Màn hình | Màn hình LCD 24 inch (1920×1080) | |||
| Cảm biến hình ảnh | Camera công nghiệp màu HD | |||
| Ống kính máy ảnh | Ống kính zoom thủ công 6,5X (độ phóng đại quang học: 0,7X~4,5X) | |||
| Độ phân giải màn hình raster | 0,5μm | |||
| Hướng dẫn chuyển động | Hướng dẫn tuyến tính chính xác | |||
| Hệ thống chiếu sáng | Ánh sáng truyền qua | LED chiếu sáng xuyên tâm từ xa | ||
| ánh sáng bề mặt | Ánh sáng chia 5 vòng và 8 vùng, có thể điều chỉnh từ 0 đến 255 cấp độ | |||
| Độ chính xác phát hiện*1 | Trục X/Y | E1x/y<±(2.5+L/200)μm | ||
| Trục Z*2 | E1z<±(5.0+L/200)μm | |||
| Tốc độ tối đa | XY(㎜/s) | 500 | ||
| Z(㎜/s) | 100 | |||
| Cấu hình cảm biến*3 | (1) Đầu dò cảm ứng; (2) Tiêu điểm ánh sáng trắng; (3) Laser tam giác | |||
| Kiểm soát thể thao | Hệ thống điều khiển servo | |||
| Phần mềm đo lường | VisionX Pro | |||
| Điện áp hoạt động | 200-240VAC, 50/60Hz | |||
| Môi trường làm việc | Nhiệt độ 20°C±2°C, độ ẩm 20~80% (không ngưng tụ) Rung <0,002g, thấp hơn 15HZ | |||
