Phạm vi ứng dụng:
Dụng cụ đo phần tử thứ cấp thủ công, được sử dụng rộng rãi trong máy móc, điện tử, khuôn mẫu, ép phun, phần cứng, cao su, thiết bị điện hạ thế, Vật liệu từ tính, phần cứng chính xác, dập chính xác, đầu nối, đầu nối, thiết bị đầu cuối, điện thoại di động, thiết bị gia dụng, máy tính (máy tính), TV tinh thể lỏng (LCD), bảng mạch in (PCB), ô tô, thiết bị y tế, đồng hồ, dụng cụ, ốc vít, lò xo, bánh răng, cam, ren, mẫu bán kính, mẫu ren, dây và cáp, dụng cụ, vòng bi, bộ phận dập Màn hình, màn hình thử nghiệm, màn hình xi măng, tấm lưới (lưới thép, mẫu SMT), v.v.
Tính năng sản phẩm:
1. Cả ba trục đều được dẫn động bằng ray dẫn hướng hình chữ V có độ chính xác cao của Đài Loan và vít không răng chính xác, có độ ồn thấp và độ rung thấp cũng như sai số và biến dạng hình học động tối thiểu;
2. Sử dụng đế và cột bằng đá granit chất lượng cao, có độ ổn định nhiệt độ tốt và khả năng chống biến dạng hiệu quả.

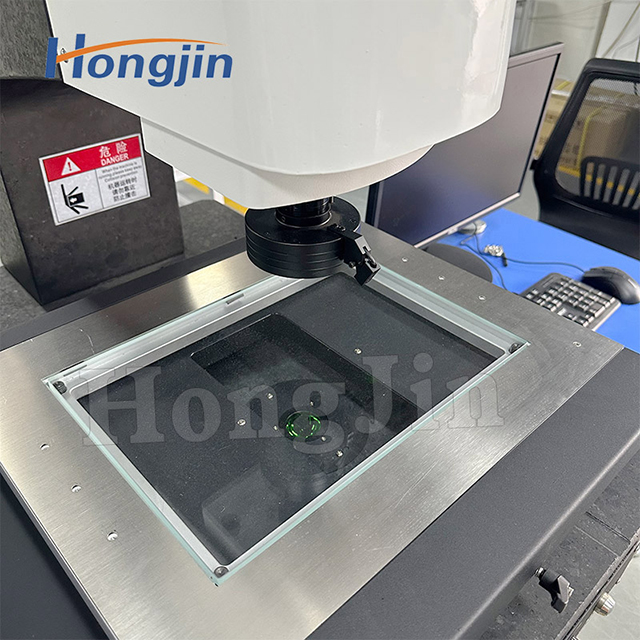

3. Bàn làm việc bằng đá cẩm thạch granite, quán tính nhỏ, đảm bảo vận hành tốc độ cao với độ chính xác định vị và hiệu suất ở trạng thái ổn định.
4. Phân tích cấu trúc phần tử hữu hạn và thiết kế cấu trúc tối ưu đảm bảo độ chính xác cao và độ ổn định cao của toàn bộ hệ thống cho loạt bài này.
5. Việc sử dụng hộp điều khiển tích hợp KMN công nghệ của Anh để đạt được điều chỉnh điều khiển đồng bộ máy tính chiếu sáng.
Bảng thông số sản phẩm
| Số mô hình | 2010 | 3020 | 4030 |
| Hành trình đo XYZ | 200*100*200 | 300*200*200 | 400*300*200 |
| Khoảng cách làm việc | 90mm | ||
| Kích thước tổng thể | 1280*661*1700 | 1321*800*1700 | 1400*1000*1700 |
| Tải tối đa | 30Kg | 30Kg | 30Kg |
| Trọng lượng dụng cụ | 90Kg | 150Kg | 250Kg |
| Nguồn điện | 220V+10%, 50HZ-60HZ | ||
| Lỗi chỉ định | (3,0+L/200) mm | ||
| Máy tính công nghiệp | Core Duo 2.8/ Bộ nhớ 2G/ ổ cứng 320G/Màn hình màu LCD 19' | ||
| Đầu dò liên hệ | Đầu dò tiếp xúc RENISHAW MCP (tùy chọn) | ||
| Kiểm soát số lượng ổ đĩa | Vít không răng chính xác cao TBI Đài Loan | ||
| hệ thống | Đường ray dẫn bóng hình chữ V có độ chính xác cao TBI Đài Loan | ||
| Hộp điều khiển đa năng HH-600 | |||
| Thước đo kính kín 1μm | |||
| Hệ thống hình ảnh | Máy ảnh Sony Chip HD Color 1/3' + thẻ hình ảnh | ||
| Độ phóng đại hình ảnh 28 X-800X | |||
| Ống kính phóng đại / độ phóng đại liên tục độ phân giải cao Wu Quang 0,7-4,5X | |||
| Tùy chọn: vật kính 0,5X, độ phóng đại 15-115X | |||
| Tùy chọn: vật kính 2x, độ phóng đại 60-460X | |||

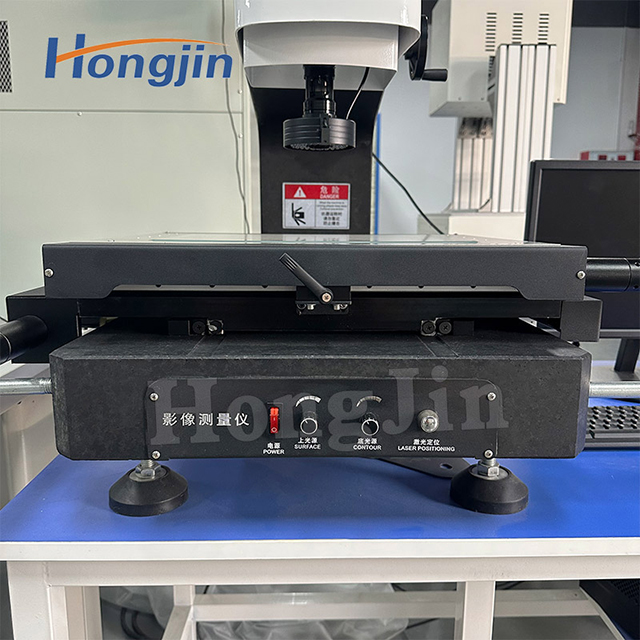

| Hệ thống nguồn sáng | Nguồn sáng bề mặt vòng LED + Nguồn sáng lạnh LED đường viền | ||
