giới thiệu

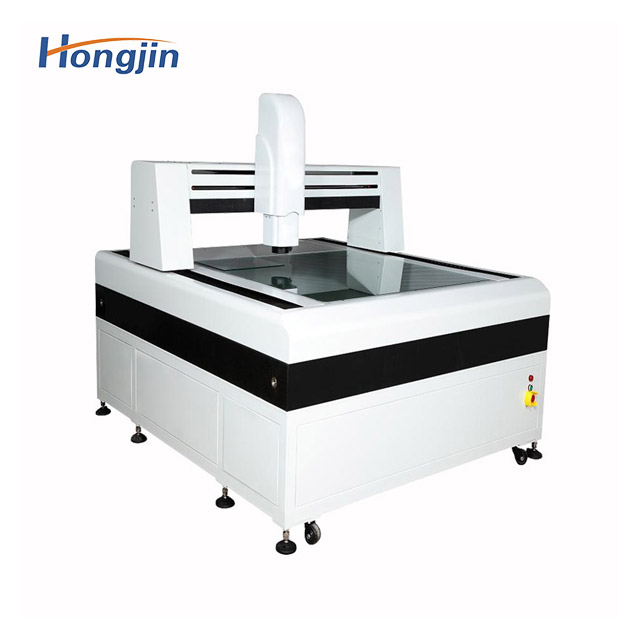

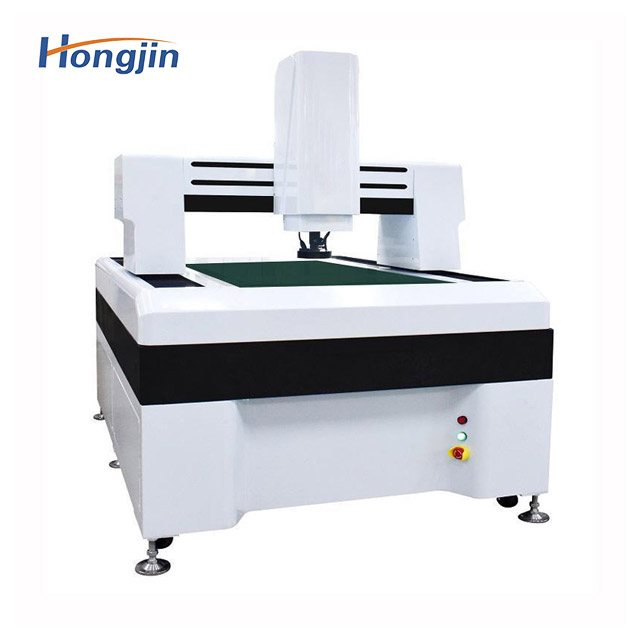

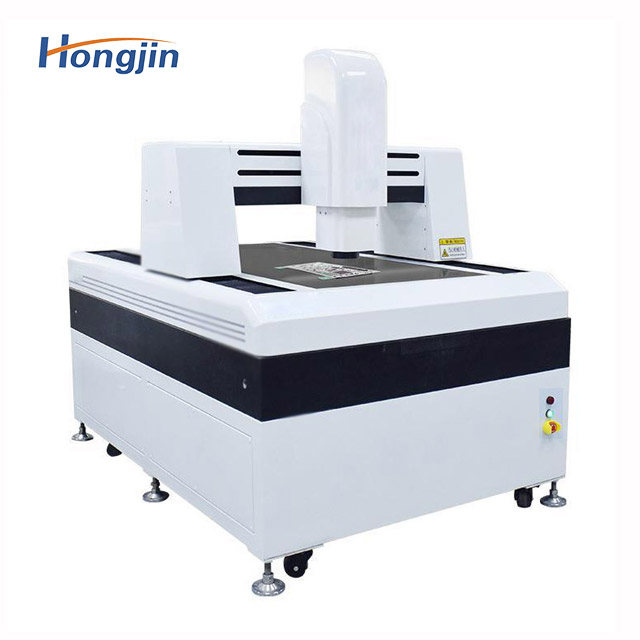

Dụng cụ đo hình ảnh tự động cấp chuyên nghiệp tốc độ cao, độ chính xác cao và mạnh mẽ của công nghệ hình ảnh tự động có thể thực hiện phép đo chính xác đường viền, kích thước rõ ràng, góc và vị trí của các bộ phận phức tạp và chính xác khác nhau. Sự lựa chọn tốt nhất, với phần mềm tự động, có thể thực hiện lập trình tự động, dựa trên phép đo tương tự kỹ thuật số CAD, đây là công cụ tạo ảnh hoàn toàn tự động cho các ứng dụng cao cấp ở Trung Quốc.
Đặc trưng
1. Phần mềm đo lường chuyên nghiệp, với khả năng lấy nét tự động nhanh, tự động tìm cạnh, chức năng đo tự động, cũng như nhiều chức năng tọa độ, phôi có thể được đặt theo ý muốn, phần mềm cũng có chức năng đo chiều cao 3D, độ phẳng, cong vênh và các chức năng đo khác, Dữ liệu đo có thể được nhập vào Word, Exce/AutoCAD.
2. Áp dụng thiết kế kết cấu cầu di động, không gian rộng, thích hợp để đo các sản phẩm có kích thước lớn.
3. Máy sử dụng cấu trúc bàn hoa, có độ ổn định tốt, chịu nhiệt độ và chống ăn mòn.
4. Áp dụng thước đo lưới kim loại mở của Đức, với độ chính xác cao và độ ổn định tốt.
5. Ba trục sử dụng thanh dẫn hướng tuyến tính chính xác của Đài Loan và thanh vít.
6. Nó có thể được trang bị ống kính quang học zoom tự động để thực hiện đo zoom tự động.
Bảng thông số sản phẩm
| Hành trình đo (mm) | 600×500×200, 800×600×200, 1200×800×200, 1500×1200×200, 2000×1500×200 |
| Kích thước bề ngoài (mm) | 1200×1700×1650, 1400×1800×1650, 1800×2200×1650, 2100×2600×1650, 2500×3000×1650 |
| Trọng lượng dụng cụ (kg) | 2000, 2800, 3200, 3500, 4000 |
| Chịu tải kính (kg) | 50 |
| độ chính xác đo lường | Trục X, Y: (3+L/200)μm |
| Độ lặp lại | 3μm |
| phóng đại | Độ phóng đại quang học 0,7~4,5X, độ phóng đại hình ảnh 34~156X (có thể mở rộng lên 12-312X) |
| thước kẻ | Thước đo lưới kim loại mở của Đức, độ phân giải 1,0μm |
| CCD | Camera màu độ phân giải cao 1/2' US 760 line |
| phương thức chuyển giao | Hướng dẫn và vít bi chính xác Đài Loan |
| kiểm soát thể thao | Động cơ servo Panasonic |
| nguồn sáng | 6 vòng 8 vùng LED nguồn ánh sáng lạnh, điều chỉnh độ sáng |
| nguồn sáng thấp hơn | Đường dẫn ánh sáng song song Nguồn sáng lạnh LED, có thể điều chỉnh độ sáng |
| Phương thức vận hành | Điều khiển chương trình + phím điều khiển |
| Tùy chọn | Máy tính, đầu dò MCP, đầu dò laser, cơ chế trục lăn |
| cung cấp điện | 220V/5OHz/10A |
